Gemini E 单晶衍射仪
2023-03-22 10:43

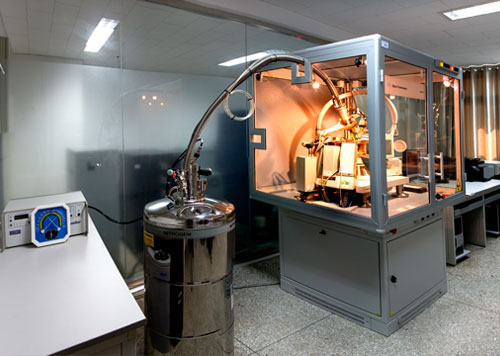

Gemini E单晶衍射仪

生产厂家:日本理学

安装时间:2010.04

实验室位置:北区2号楼B106

负责人:姚如心、周静

技术参数:

1.增强型X射线光管,Cu靶,Mo靶;光管功率:2.0 kW;最大光管电压:60 kV;最大光管电流:80 mA;

2.新一代Eos CCD检测器,采用缺陷率最低的CCD芯片,具有灵敏度最高、动态范围最大和速度最快等特点,适于测量小分子晶体;

3.四圆kappa测角仪,四个角度都可以自由转动;

4.收集数据和还原数据同步进行,有远程诊断及控制功能;

仪器包括高稳定性双光源(Mo靶和Cu靶)、高压发生器、测角仪、高灵敏度CCD探测器、CCD和X射线光管的循环冷却装置。

基础应用:

1.精确测定无机物、有机物和金属配合物等结晶物质的准确三维结构(包括键长、键角、构型、构象乃至成键电子密度)及分子在晶格中的实际排列状况;

2.可以提供晶体的晶胞参数、所属空间群、晶体分子结构、分子间氢键和弱作用的信息以及分子的构型及构象等结构信息;

3.广泛用于化学晶体学、分子生物学、药物学、矿物学和材料科学等方面的分析研究。

注意事项:

1.保持实验室电源、温度和湿度等环境条件稳定,室温为20℃左右,湿度≤45%;

2.保持实验室安静和整洁,不得在实验室内进行样品化学处理,实验完毕即取下已测试晶体样品;

3.样品室舱门应轻开轻关,避免仪器振动受损;

4.通常情况下仪器不关机,空调持续运行以保持室内低温;

5.单晶衍射仪使用中须严格按照操作规程,进行上晶体和收数据等操作;

6.测试结束,在记录本上记录使用情况;

7.离开实验室前,须注意关灯,检查仪器状况。
